Выборка канализационных колодцев 2.0

Прислали мне файл Excel, который стал источником для этой программы. Файл имеет несколько строк для ввода данных, исключает возможность выбора своих (не типовых решений) и расчётные ячийки заблокированы даже для выделения, что делает работу очень не удобной. А если это происходит на мониторе ноутбука диагональю 15,6' то это становится чем то из раздела фантастики. Но могу отметить работа конечно была проделана громадная. Ну так вот прислали и попросили что-то придумать.

Так как Excel был полностью заблокирован и зашифрован, а я не отношусь к мастерам выборки, то пришлось рыть типовые альбомы, серии иной раз даже сметы для получения хоть каких то формул. В общем основные таблицы готовы, функции для удобства и ускорения работы ещё в работе (поэтому состав кнопок на панели может меняться), итоговая таблица тоже пока не закончена, тут ещё не все формулы проверены, могут быть добавленны ещё какие то расчётные данные, в общем по мере поступления может меняться.

Программа распространяется как есть, одним исполняемым файлом без возможности автоматического обновления, поэтому скачав допустим через неделю тот же файл Вы можете получить уже совсем другой состав.

Вывода на печать пока толком нет, есть просто полный экспорт в Excel, ну а дальше уже кому как удобно, вставите шапку или подгрузите в
AutoCAD и отправите на печать.

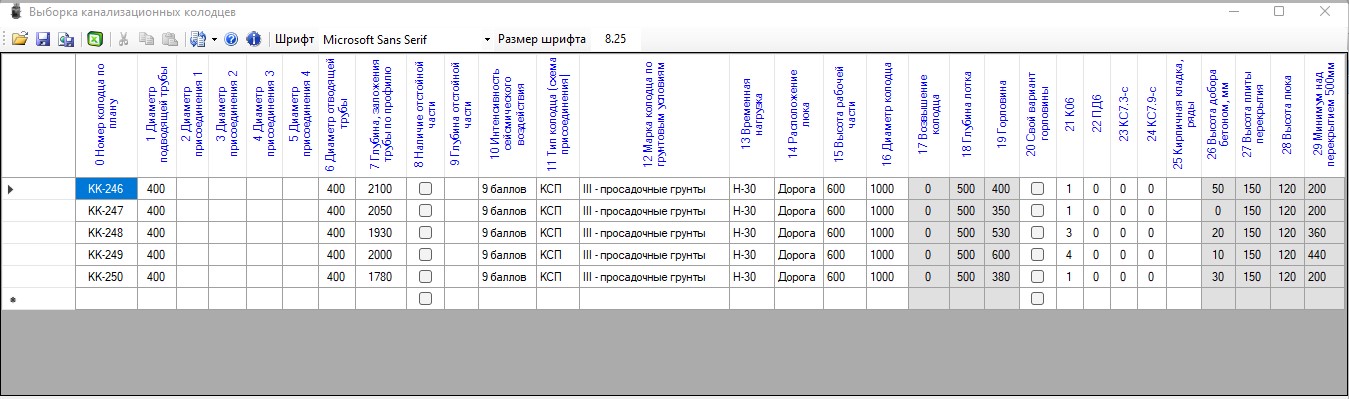

Рассмотрим что же это такое. Основная и единственная таблица требующая выших действий:

Тут столбцы пронумерованы, это для меня что бы быстро находить, но если нумерация пропадёт, то можно будет отсчитать слева на право

• Номер колодца по плану - собственно это имя или номер колодца;
• Диаметр подводящей трубы - это диаметр трубы, скорее всего будет требоваться вводить условный диаметр (т.е. если труба 110мм то вводить надо будет 100 - это будет касаться всех труб, ниже опишу почему);
• Диаметр присоединения - это труба присоединяемая выше лотка, то есть боковое подключение, для них будут считаться гильзы или сальники;
• Диаметр отводящей трубы - уже понятно;
• Глубина заложения трубы по профилю - ну собственно это глубина от уровня земли до низу трубы;
• Наличие отстойной части - здесь если поставить галочку то колодец будет с отсойником и соответвенно не будет лотка;
• Глубина отстойной части - это расстояние от низа трубы до верха плиты днища;
• Интенсивность сейсмического воздействия - выбирается из списка по данным геологических изысканий для района строительства;
• Тип колодца (схема присоединения) - выбирается из списка, на панели есть кнопка для вывода графической информации;
• Марка колодца по грунтовым условиям - выбирается из списка по данным геологических изысканий для района строительства;
• Временная нагрузка - выбирается из списка, влияет на тип люка;
• Расположение люка - выбирается из списка, влияет на расположение люка относительно поверхности земли;
• Высота рабочей части - выбирается из списка;
• Диаметр колодца - выбирается из списка;
• Возвышение колодца - это системные столбцы без возможности редактирования, отображают результат выбора в столбце "Расположение люка"
• Глубина лотка и горловина - это системные столбцы без возможности редактирования;
• Свой вариант горловины - если тут поставить галочку, то столбцы слева перестанут редактироваться программой и Вы сможете выбрать нужный Вам состав горловины.

Ну и дальше идут наборные и справочные данные, я их вывел так как не уверен в правильности. Кроме того при вводе данных некоторые ячейки могут изменить цвет, наведите на них курсор и по подсказке узнаете причину.

В результате Вы получите следующие таблицы, подробно я их описывать не буду, так как это сборные элементы из типовых решений.

Таблица "Выборка сборных железобетонных элементов":

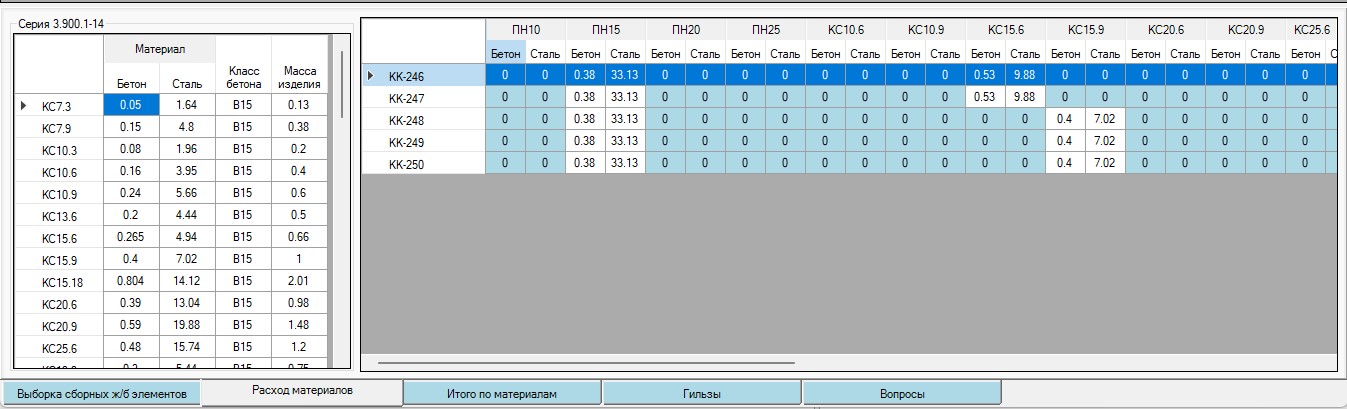

Таблица "Расход материалов":

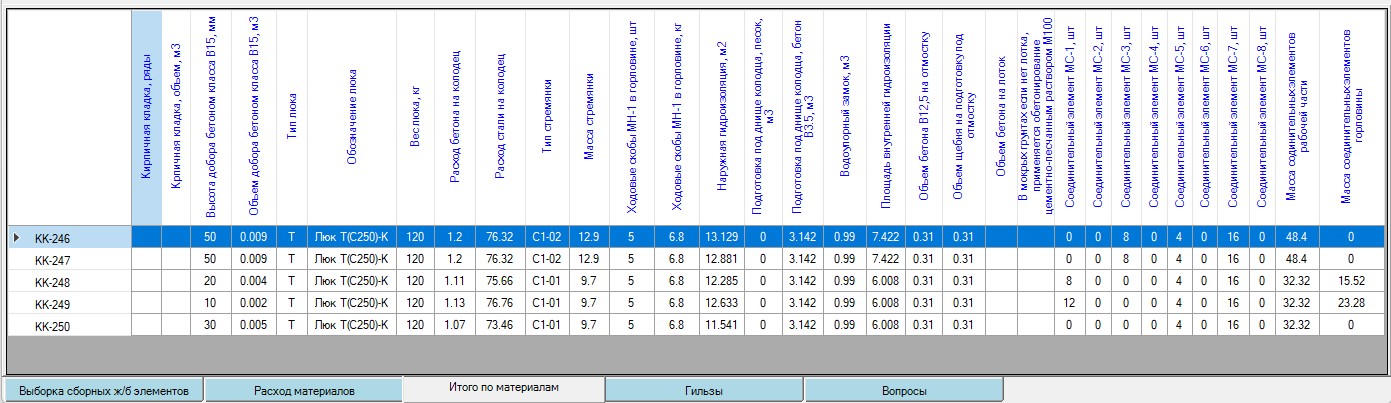

Таблица "Итого по материалам", к моменту прочтения данного материала может изменить вид:

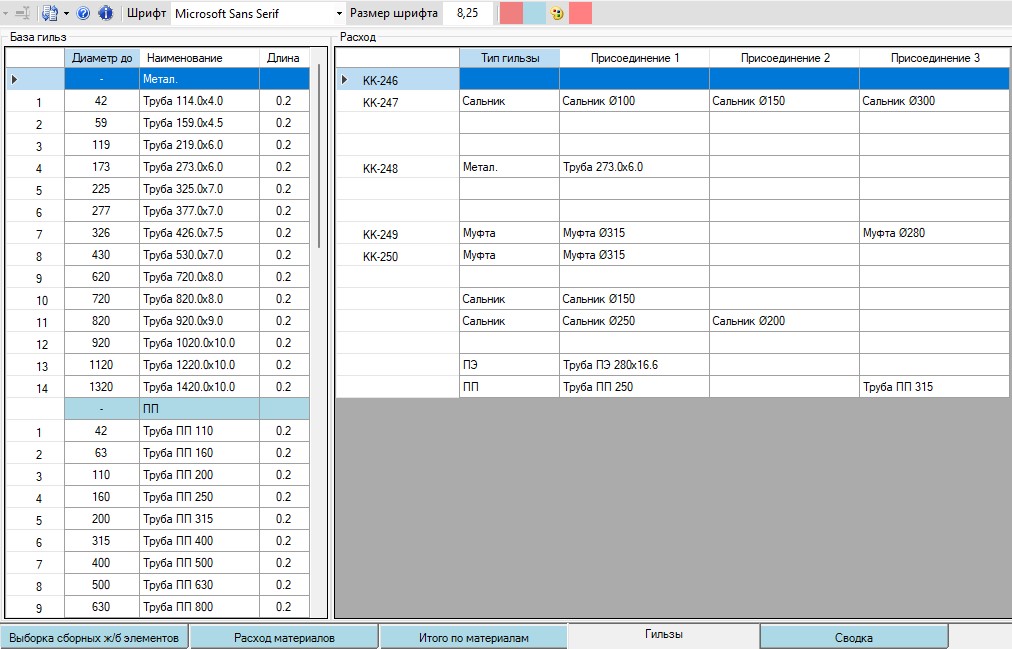

Вкладка "Гильзы" - содержит две таблицы, левая доступна для пользовательского редактирования, можете изменять пределы, добавлять другие значения. Я набрал только ключевые диаметры (необходимые для настройки программы).

В правой таблице выписываются гильзы в зависимости от указанного диаметра трубы.

Во вкладке "Сводка" наполняется текстовая часть по результатам выборки, имеется общая сводка и сводка без нулей.

Имеется экспорт в Excel и в csv. При экспорте в csv в выбранной папке появится файл dwg с настроенными связями, которые при открытии надо будет просто обновить.

Так же есть вкладка "Вопросы", содержащие информацию о данных в которых я не уверен и тут же вопросы и замечания от пользователей.

Ссылка для скачивания.

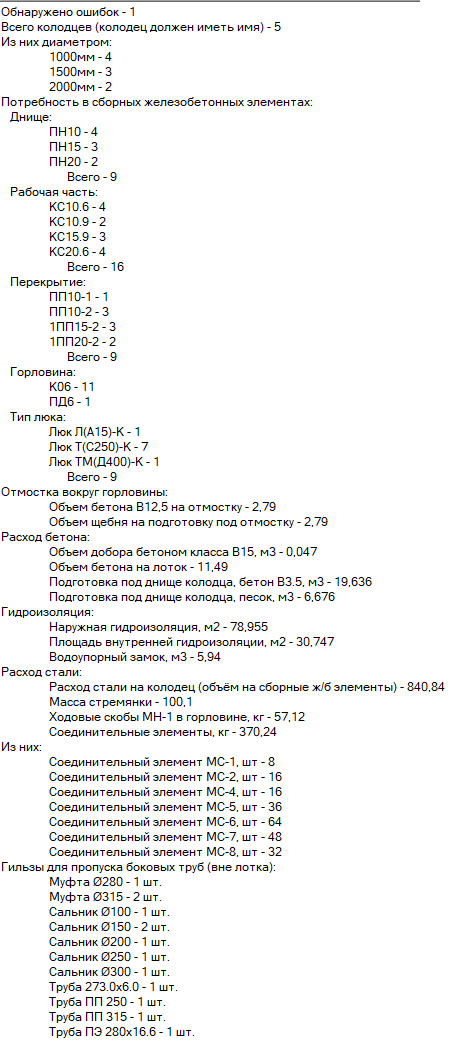

Пример итоговой сводки
