Я инженер ВК, однажды мне надоело искать оборудование и материалы в прошлых проектах и я решил создать базу и наполнять её по мере необходимости. Пишу код в свободное время поэтому очень медленно, на данный момент работает спецификация, то есть в процессе сохранения создается CSV файл, потом можно на вкладке "Выгрузить" скачать DWG и подгрузить таблицу. Выборки колодцев надо ещё доделывать функционалом. Так же есть наброски гидравлических таблиц и постепенно будет подбор оборудования. Я работаю в AutoCAD Civil поэтому делаю некоторые конвекторы различными программами, то есть можно накидать сеть в цивиле и потом экспортировать в Epanet или WaterCad, с указанием диаметров, шаблона и отметками. В общем не судите строго я не программист поэтому всё примитивно и это прога в основном только для упрощения ручного труда, буду рад услышать отзывы и предложения.

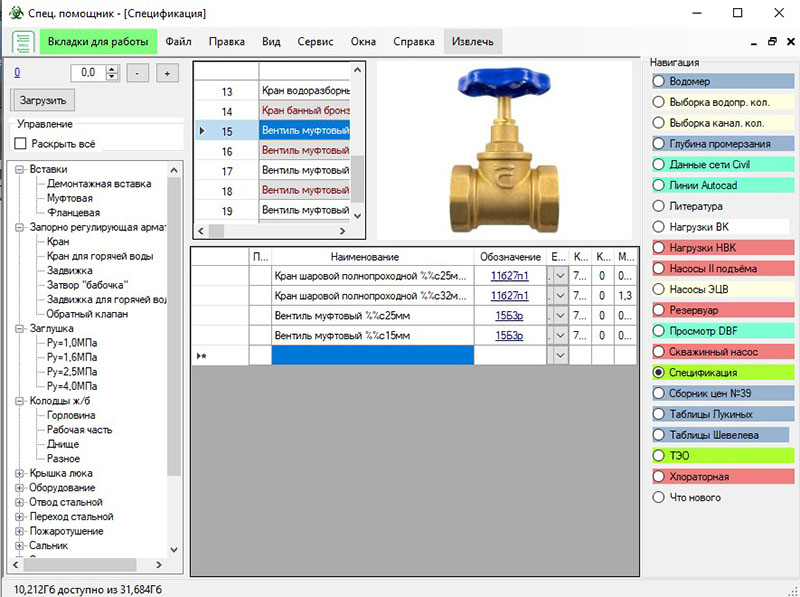

Это некоторый сборник, что-то как допустим "Спецификация" готова к работе, что-то застряло на стадии шаблона, но в основном пользуются спецификацией на сколько я знаю.
Скачать с форума обязательно закройте приложение и вновь запустите, программа попросит скачать обновления - соглашайтесь, так как на форуме лежит дистрибутив без возможности замены.

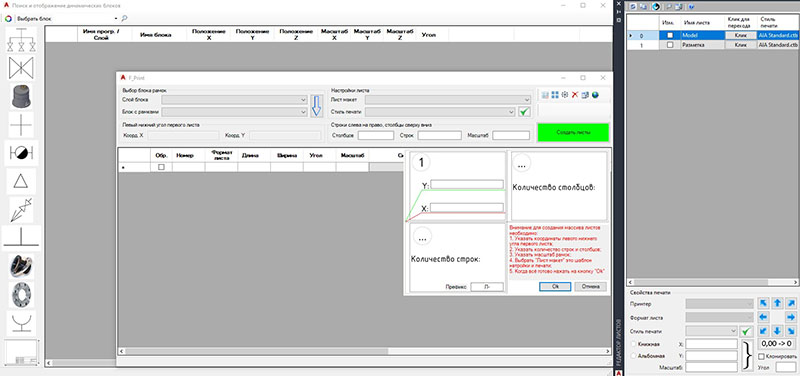

Представляю Вашему вниманию плагин для AutoCAD 2019-2024 (когда выйдет) просто писал на AutoCAD 2021 ну и обратная совместимость 3 года. Плагин представляет из себя палитру для создания и работы с листами (на картинке справа), окно для создания листов на основании блоков рамок либо же координат массива одноформатных листов - окно в центре и не давно добавил блоки для создания монтажной схемы и подсчёта спецификации. Плагин дорабатываю по мере обнаружения ошибок и получения новых навыков.

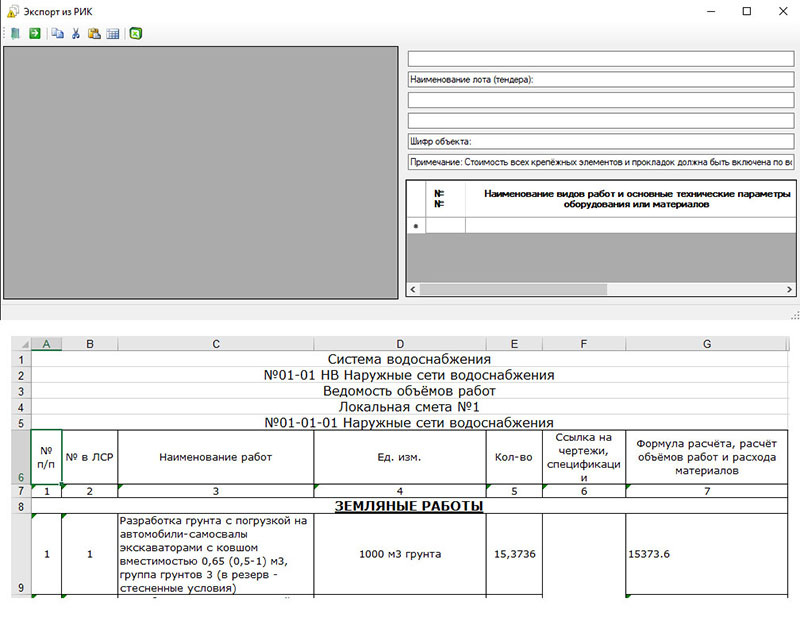

Возможно эта проблема только у нас на фирме, когда после экспорта из РИК в Excel ВОРов потом приходится исправлять единицы измерения и величины соответственно, из-за этого при спешке могут быть ошибки. Вот набросал на досуге конвертер величин, так сказать, там есть таблица "Словарь" можете наполнять и экспорт в Excel, но по образу и подобию используемому у нас в фирме. В "словаре" имеется две вкладки - вторая для текстов, но она пока не применима.
Кроме того есть возможность подсчёта земляных масс при отрытии траншеи. По Вашим данным строится сечение траншеи и наглядно отображаюся слои с выводом информации о площади общего и послойного сечения, а так же подсчитывается объём. Можно добавлять сколько угодно типов сечений и наполнять слоями.
Программа распространяется "как есть" и абсолютно бесплатно, предпочтительная система Windows x64, наличие Office не ниже 2016 - у меня такая система. Установшик собирается на Windiws 7 x86 и Office 2010 - вроде это предпочтительная сиситема для РИК.

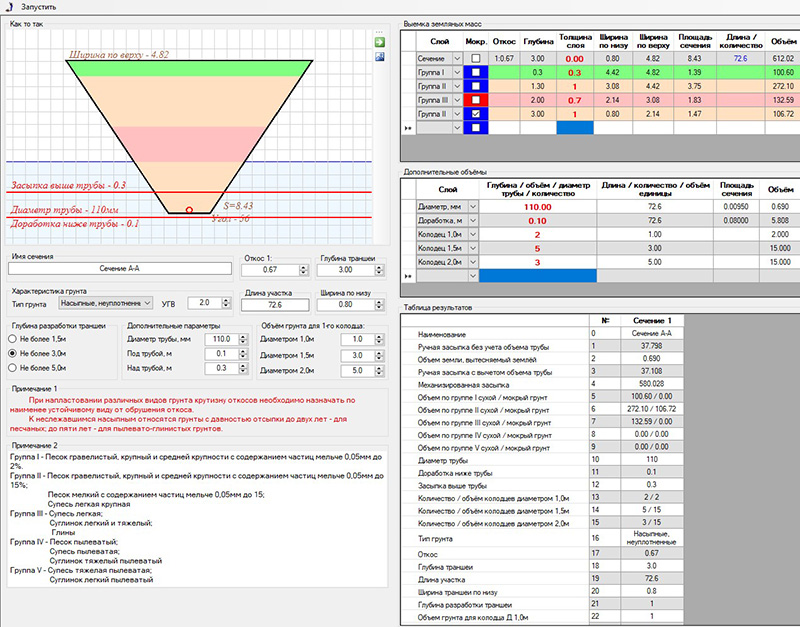

Калькулятор выемки / обратной засыпки грута. Входит в состав приложения "Экспорт из РИК". Имеется возможность выбора типа грунта и указания предельной глубины заложения для автоматической вставки величины откоса. Далее послойно данные вносятся в таблицы, имеется возможность указания уровня грнунтовых вод и всё это визуально отображается на динамической картинке.
Имеется возможность подсчёта дополнительных объёмов:+
- объём грунта вытесняемый трубой;
- величина ручной доработки грунта под трубой;
- обратная засыпка выше трубы;
- объём грунта на колодцы.
Всё это собирается в таблице, которая может хранить более одного сечения траншеи (пока в разработке).
Выборка канализационных колодцев с подстчетом строительных объемов. Так же добавил выборку водопроводных колодцев, но расчёты пока не сверял, большинство просто скопировал с водопроводных колодцев.

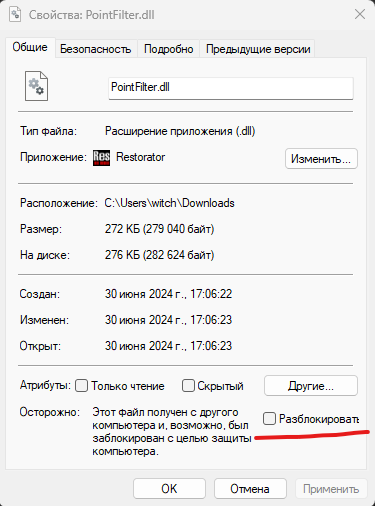

После скачивания задите в свойства и при необходимости разблокируйте.
Команда: NETLOAD для загрузки плагина в AutoCAD

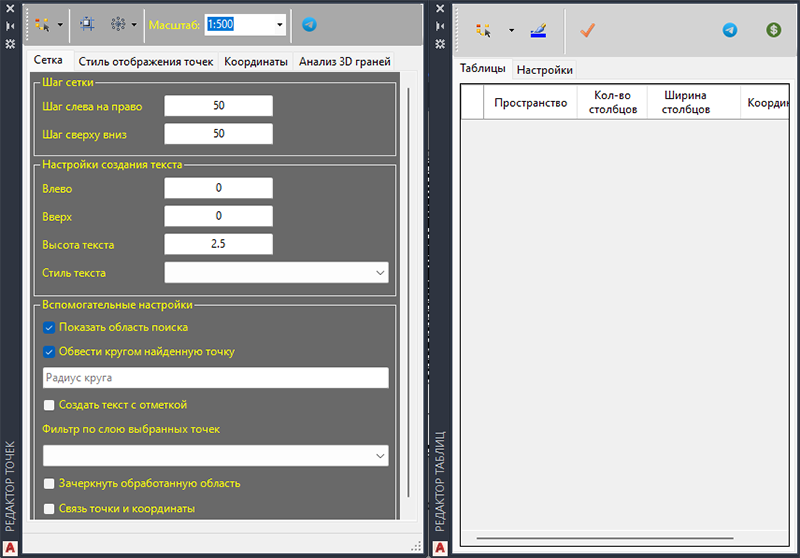

PointFilter для прореживания точек. Выбираете точки, по выбранным точкам создаётся сетка и запускается анализ. Суть работы заключатеся в анализе координат точек и в итоге будет оставленна только одна в квадрате, есть возможность добавить текст с отметкой. Так же тут есть анализ треугольников, вычисляющий максимальный уклон и разделение по цветам, набросок на аназ поверхности для поиска анамальных перепадов.
GetRegV для разделения Region на верхний и нижний и преобразование в 3d полилинии. Полилинии делятся по цвету, по ним впоследствии можно создать поверхность.
FindIntersections поиск точек пересечения отрезков полилинии. Ищет пересечения отрезков у полилинии я использую что бы после извлечения линии из коридора, потом исключить самопересечения и использовать для задания границы поверхности.
tblEdit для редактирования таблиц то есть можно пакетно задавать ширину и высоту столбцов. Есть возможность сохранения настроек, то есть наиболее часто используемые ширину и высоту, ну либо скопировать из открытого чертежа.
