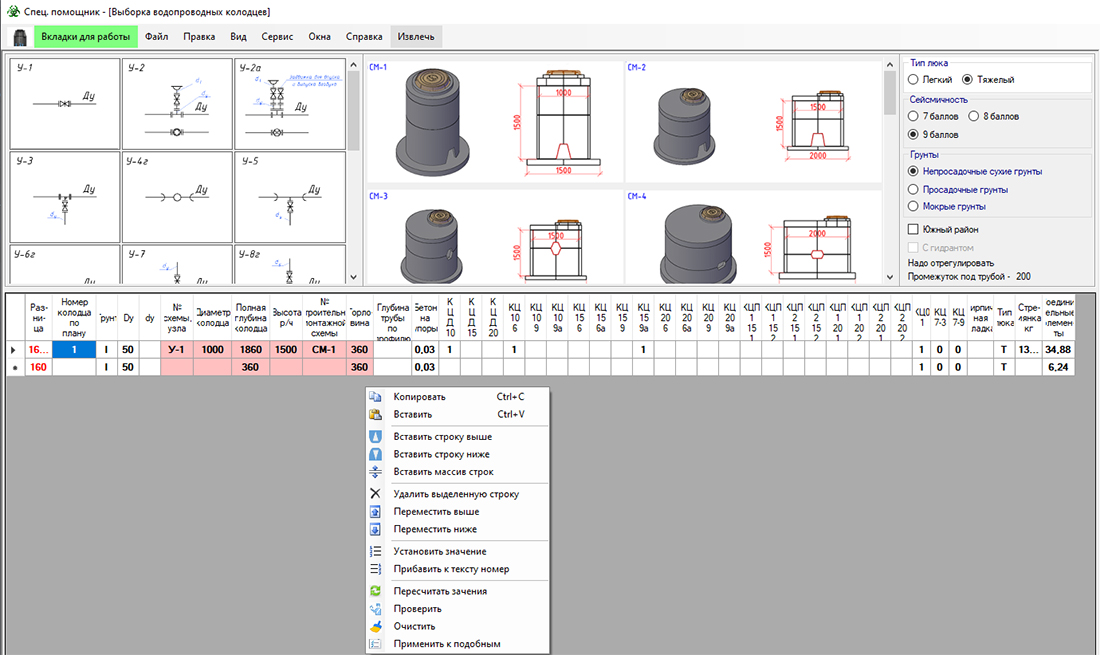

Часть программы "Спец.помощник" это программа для составления таблицы выборки сборных железобетонных элементов водопроводных колодцев. Конечно это не выборка в прямом понимании слова, это заполнение данных по указанным параметрам и математические вычисления исходя их введённых данных.

То есть заполняете данные, номера колодцев, номер строительно монтажной схемы (в моем случае я все эти данные получаю из AutoCAD Civil, обрабатываю в "Данные сети Civil" и после обработки сохраняю.

По сути программу писал исходя из таблиц типового проекта 901-09-11.84, то есть выбирает подходящий узел, при этом изменяется масштаб допустимых строительно монтажных схем, выбираете схему по которой вводятся все составные элементы и расчитывается полная глубина колодца, стремянка и соединительные элементы. Левый крайний столбец указывает разницу между полученной глубиной колодцев и глубиной заложения трубопровода. Но так как у нас таких диаметров нет, да и имеет место элемент экономии, то по сути я просто выбираю наиболе подходящую монтажную схему.

Сейсмичность района строительства влияет на всю выборку.

Формат сохранения таблица csv – это текстовый формат с разделителем. Это нужно для подгружки в AutoCAD. Здесь я не буду описывать создание связанной таблицы в AutoCAD, но суть в том что Вы считает, сохраняете, тут же обновляете в AutoCAD и видите результат, ну и масштабируете и форматируете как Вам угодно. Экспорта как в спецификации нет, но в принципе могу сделать.

Вставить строки

Команда вставить строки включает в себя три позиции: вставить выше, вставить ниже - тут понятно всё из названия, а так же добавить массив строк, то есть необходимо указать желаемое количество строк.

Переместить строку

Содержит две команды выше и ниже, то есть перемещает выделенную строку выше или ниже исходной позиции.

Удалить выделенные строки

Удаляет выделенные строки, но выбирать надо строки полностью, то есть нажать на "шапку", как при выборе строки в Excel.

Установить значение

Всем строкам присваивается одно и то же указанное значение.

Прибавить к тексту номер

Пробные обе команды, но работают вместе, то есть первой командой вводите букву (допустим "ВК-") и этой командой к этой фразе будет применён указанный Вами номер.

Пересчитать значения

При открытии ранее сохранённой выборки значения не пересчитываются, поэтому при неоходимости воспользуйтесь этой командой.

Проверить

Суть команды заключается в подсвечивании строк в которых разница сильно не равна нулю. Необходимо что бы первый столбец содержал значения, вот тут то и нужна команда "пересчитать значения".

Очистить

Очищает изменения цвета внесённые предыдущей командой.

Применить к подобным

Попытка автоматизации и создания некоторой логики. То есть Вы полностью собираете один колодец из множества, затем при применении команды будет выполнени поиск подобных по строительно монтажной схеме и глубине заложения, имеющий некоторые отклонения от исходных. Таким образом заполняются похожие колодцы в автоматическом режиме.
