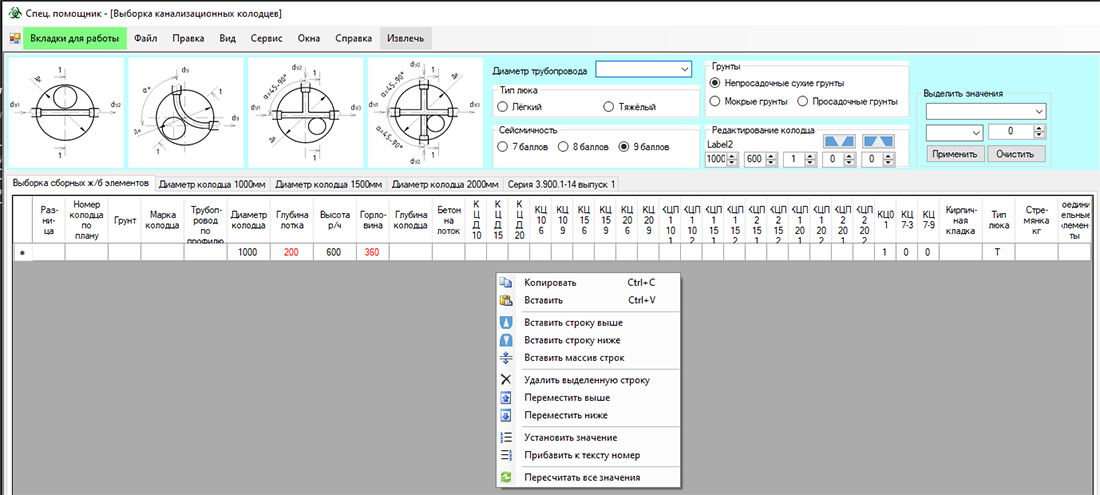

Часть программы "Спец.помощник" это программа для составления таблицы выборки сборных железобетонных элементов канализационных колодцев. Конечно это не выборка в прямом понимании слова, это заполнение данных по указанным параметрам и математические вычисления исходя их введённых данных.

То есть заполняете данные, тип колодца, глубина рабочей части, диаметр (в моем случае я все эти данные получаю из AutoCAD Civil, обрабатываю в "Данные сети Civil" и после обработки сохраняю.

По сути программу писал исходя из таблиц типового проекта 902-09-22.84, выбираете рабочую часть и диаметр, а по ним вводятся все составные элементы и расчитывается полная глубина колодца, стремянка и соединительные элементы. Левый крайний столбец указывает разницу между полученной глубиной колодцев и глубиной заложения трубопровода. Но так как у нас таких диаметров нет, когда два подводящих коллектора диаметром 200мм на выходе дают 300мм, поэтому узлы из типового альбома не подходят.

Сейсмичность района строительства влияет на всю выборку.

Формат сохранения таблица csv – это текстовый формат с разделителем. Это нужно для подгружки в AutoCAD. Здесь я не буду описывать создание связанной таблицы в AutoCAD, но суть в том что Вы считает, сохраняете, тут же обновляете в AutoCAD и видите результат, ну и масштабируете и форматируете как Вам угодно. Экспорта как в спецификации нет, но в принципе могу сделать.

В шапке таблицы имеются вкладки, которые сортируют колодцы по диаметрам, по сути я хотел сделать в помощь сметцикам, а именно для подсчёта гидроизоляции, объема бетона по серии (указанной там же), но не нашёл эксперта который бы занимался со мной, то есть мне нужны формулы и нюансы и можно будет доделать.

Вставить строки

Команда вставить строки включает в себя три позиции: вставить выше, вставить ниже - тут понятно всё из названия, а так же добавить массив строк, то есть необходимо указать желаемое количество строк.

Переместить строку

Содержит две команды выше и ниже, то есть перемещает выделенную строку выше или ниже исходной позиции.

Удалить выделенные строки

Удаляет выделенные строки, но выбирать надо строки полностью, то есть нажать на "шапку", как при выборе строки в Excel.

Установить значение

Всем строкам присваивается одно и то же указанное значение.

Прибавить к тексту номер

Пробные обе команды, но работают вместе, то есть первой командой вводите букву (допустим "КК-") и этой командой к этой фразе будет применён указанный Вами номер.

Пересчитать всезначения

При открытии ранее сохранённой выборки значения не пересчитываются, поэтому при неоходимости воспользуйтесь этой командой.

В правой верхней части экрана имеет возможность выделения строк по совпадению определённых параметров, служит для сравнения, поиска исключений, ну в общем визуального анализа.
