Расчёт параметров канализационного насоса и моделирование работы канализационной насосной станции.

Как-то не попадалась методика расчёта, то есть есть некие правила - не боле 5-6 включений в час, но как это посчитать учитывая что стоки продолжают поступать не зависимо от того работает насос или нет, а учитывая график суточной неравномерности как понять работу насоса. Но вот попал мне проект по насосной для города (ну точнее небольшого участка) и решил я сделать расчёт, потому что как правило какие-то формулы писал в Excel, но как правило это фрагменты и в основном по правилам водоснабжения. Далее опишу расчётную часть, выполненную по таблицам Лукиных и моделирование работы -это видение автора.

Всё само собой начинается с определения водопотребления.

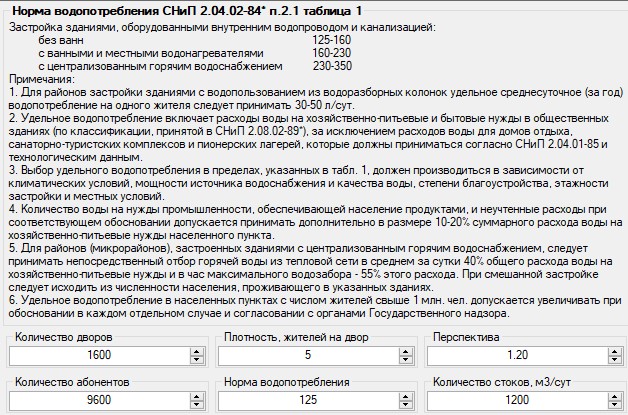

Если у Вас имеется количество дворов и плотность (то есть примерное количество проживающих в одном дворе) и статданные по приросту населения (само собой ведь строим на "века" ну точнее на годы) можно получить количество абонентов. Ну либо просто имея справку о численности населения вписать количество абонентов. Норму водопотребления определяем по нормам, для удобства текст добавил в программу. Получаем расчётное суточное количество стоков, которые переводим в секундный расход делением 1200/24/3,6=13,89л/сек. Это нужно для определения максимального и минимального количество стоков, поступающих в насосную станцию в течении суток

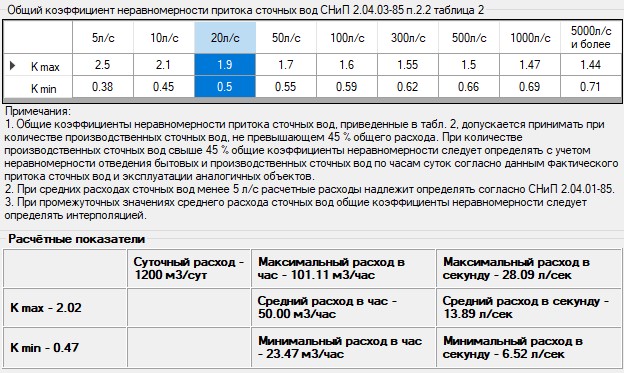

Коэффициенты определяются интерполированием между табличными данными и перемножением их со среднесекундным расходом.

Переходим непосредственно к расчёту.

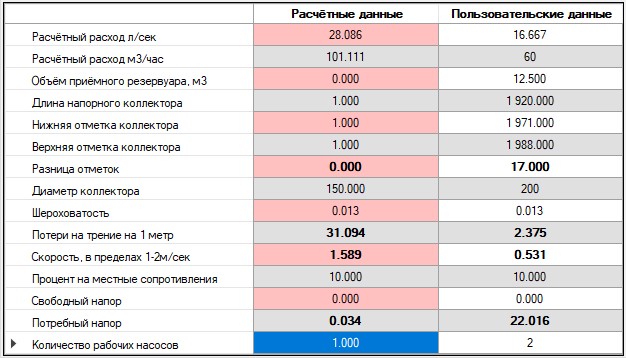

В столбце "Расчётные данные" ничего не редактируется, это так сказать минимально допустимые параметры, то есть при полученном максимальном расходе и условии что в напорном коллекторе скорость должна быть в пределах 1-2м/сек определено значение коэффициента на трение.

В столбце "Пользовательские данные" уже можно пробовать варианты. В моем случае геометрическая разница между началом и концом напорного коллектора составляет 17 метров. Объём приёмного резервуара и дальнейшие расчётные данные я принимаю по ТП902-1-136.88, диаметр напорного коллектора я принял 200мм так как канализационные насосы как плавило малонапорные и очень производительные (это мнение автора и возможно просто не сталкивался с другими).

Шероховатость принимаю по умолчанию, ну она по моему может меняться для новых труб, которые со временем "зарастут".

В общем определили потери на трение. Потери на местные сопротивления по умолчанию составляют 10% от потерь на трение. Свободный напор тут не изменял, но по сути должно быть хотя бы 1-2м.в.ст так сказать на излив.

Получили расчётный расход, напор и количество рабочих агрегатов я по типовому проекту принимаю - 2, и один резервный - который в пиковые нагрузки может включиться в работу.

Вот теперь моделирование работы насосов и полная импровизация автора.

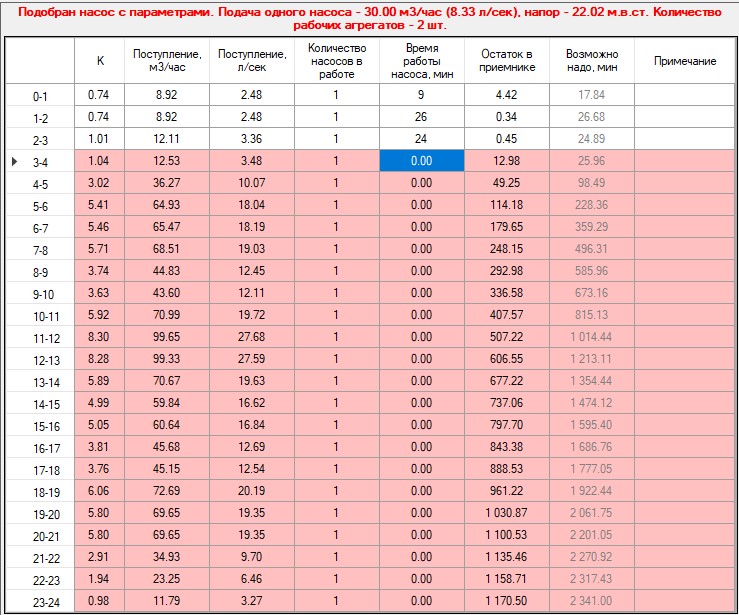

Я взял таблицу суточной неравномерности из водоснабжения, потому что, по сути, если пользуются водоснабжением, то как правило в все это попадает в канализацию. Интерполировал по индексу, определённому выше по среднесекундному поступлению стоков и заполнил вот такую таблицу:

Тут можно по часам проверить работу насосов, можно менять количество насосов и время работы, для удобства серым текстом указал время до полного опорожнения емкости. Если указываете более одного насоса, то расчёт ведётся исходя из того, что один насос работает час, а второй указанное Вами время в минутах, соответственно если указать три насоса, то будут постоянно (в течении часа) работать два насоса, а третий указанное время.

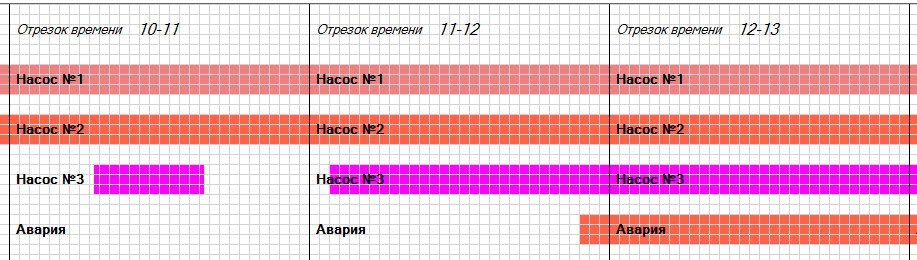

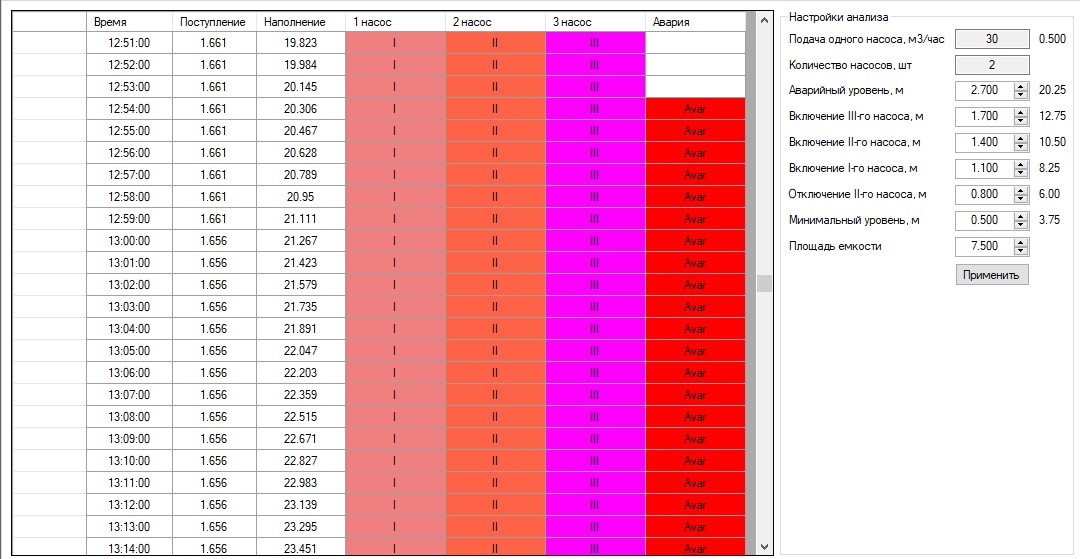

Либо можно пропустить предыдущую операцию и выставив уровни, нажать на кнопку "Применить". На скрине указан фрагмент, когда насосы не справляются и достигается аварийный уровень, но могу сказать что насосы специально подобраны так, то есть я указал насос производительностью 30м3/час, а надо допустим 32м3/час. Ниже можно будет переключиться на график, наглядно демонстрирующий работу насосов.

Цена деления по оси X две минуты в одной ячейке. Пока писал эту статью понял, что надо бы график вынести отдельно, а точнее что бы он был виден, ну и само собой меньшими габаритами.

Оговорка - у меня плохо с фантазией и постоянно стараюсь делать всё покомпактнее. Вот о чём я - вроде всё напихал, а миниатюру графика не знаю куда сунуть, а ведь по ней наиболее удобно было бы анализировать, к тому же не знал, что смогу смоделировать работу, поэтому правая часть должна была быть практически пустой, но потом всё завертелось и теперь допустим на ноутбуке с небольшим разрешением тут работать будет сложно.

Скачать программу можно в разделе "Скачать", после скачивания, установки необходимо закрыть программу и повторно запустить для обновления. Предложения пишите в "Гостевую книгу" или на почту.
