К сожалению мне сложно собирать пакет для Win7 x86 при условии что у меня Win11 x64. Писал в группы, хотел обсудить - тишина. Поэтому эта версия будет работать только до конца этого года. После если кому надо спишемся - обсудим и обновим.

Часть программы "Спец.смета", пока продолжаются работы по открытию, сохранению и экспорт (может быть печать).

Программа служит для подсчёта объёма земли (с возможностью деления по группам и в зависимости от уровня грнутовых вод на мокрый / сухой).

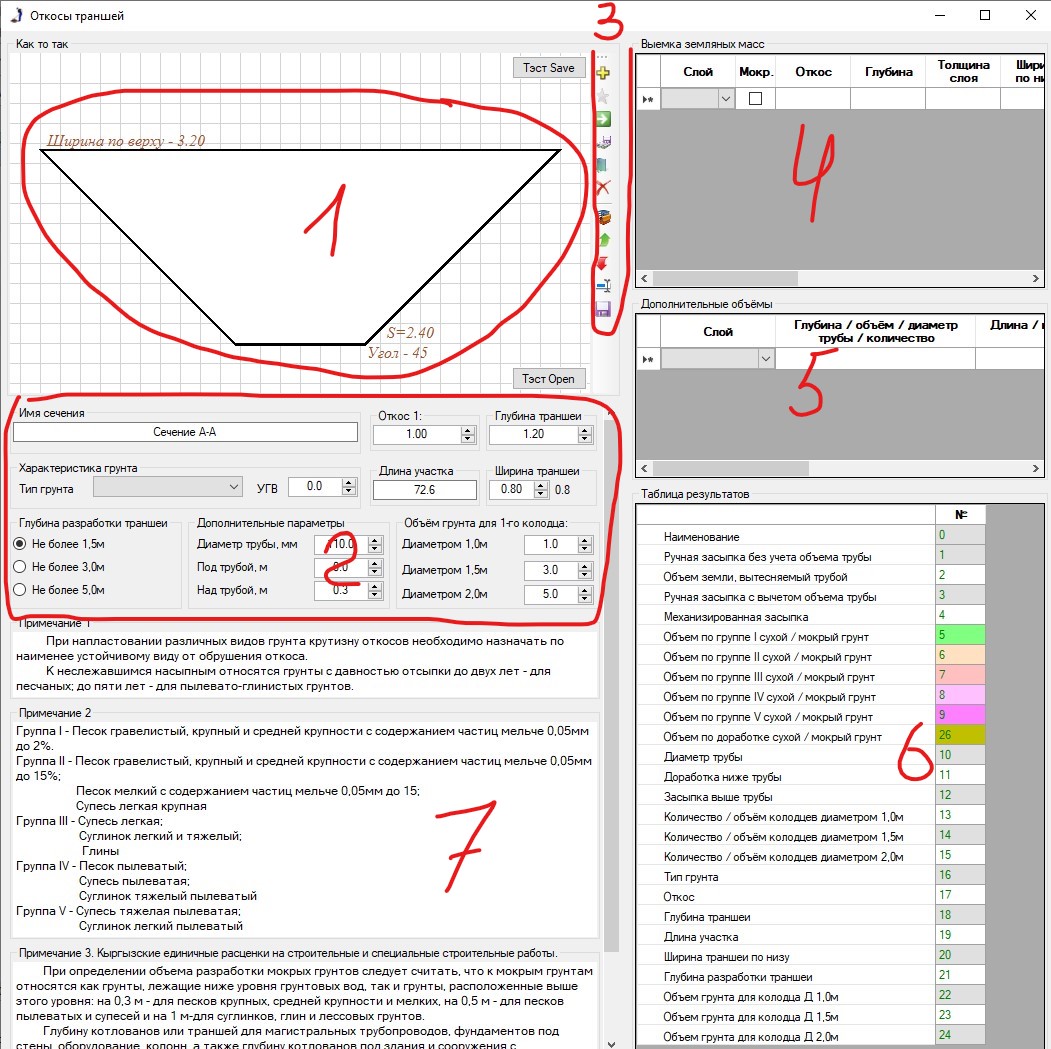

Блок 1 - это визуальное представление выбранных параметров. В зависимости от вводимых параметров будет нарисовано сечение траншеи, слои выработки по группам, линия грунтовых вод и линии ручной доработки под трубой и обратной засыпки над трубой представляющие объём обратной засыпки ручным способом.

Блок 2 - это параметры сечения с предъустановками из нормативов:

  • Имя сечения - в принципе и так понятно, это больше нужно для сохранения нескольких сечений в одном файле;
  • Откос - можете вписать своё значение, может указать программа в зависимости от выбранного типа грунта и глубины траншеи;
  • Глубина траншеи - это величина взятая из профиля до низа трубы, если будет доработка ниже отметки трубы, то это будет указываться в дополнительных параметрах;
  • Тип грунта - при выборе типа грунта будет изменена величина откоса по алготитмам программы;
  • УГВ - уровень грунтовых вод;
  • Длина участка - служит для подсчёта объёма грунта на отрезке трассы с заданным сечением;
  • Ширина траншеи - это ширина по низу, если имеет место быть дорабтка под трубой то цифра рядом покажет ширину траншеи под трубой;
  • Группа "Глубина разработки траншеи" - служит для обозначения предельной глубины траншеи и влияет на откос и допустимый диапазон в графе "Глубина траншеи";
  • Группа "Дополнительные параметры" - включает диаметр трубы, величину разработки грунта под трубой и над трубой - служит для подсчёта объёма обратной засыпки ручным способом;
  • Группа "Объём грунта для 1-го колодца" - это выведенный объём прибавляемый к выработке траншеи. Я вывел их отдельно, так как указанные значения это только мнение автора, Вы можете указывать свои.

Блок 3 - перевёрнут для компактности содержимого страницы, состав и положение может меняться. Эти кнопки дублируются в контекстном меню таблицы результатов (блок 6), вызываемого кликом правой кнопки мыши.

  1. Добавить сечение - добавляет столбец в таблицу результатов (блок 6). Тут будут отображаться итоговые числа.
  2. Активировать сечение - после добавления сечения возможно его надо будет активировать, в общем для отображения итоговых чисел - необходимо активировать сечение, при этом оно будет визуально выделено среди остальных.
  3. Отправить данные для расчёта - после заполнения данных в блоке 2 и продолжения расчёта необходимо перенести данные в таблицу блока 4 нажатием на эту кнопку. Если решили что-то изменить в блоке 2 то для корректности расчётов обязательно надо перенести данные в блок 4 выбрав строку со слоем "Сечение" и нажатием на эту кнопку.
  4. Сохранить данные сечения (только в течении сеанса работы программы) - в активное сечение будут записаны все данные необходимые для открытия/сохранения данного сечения. Эта функция не записывает данные на диск и после закрытия программы либо деактивации сечения все несохранённые данные будут утеряны.
  5. Загрузить данные сечения (только в течении сеанса работы программы) - записанные ранее данные можно загрузить этой кнопкой. То есть если у Вас более одного сечения, то необходимо выбрать в таблице результатов (блок 6) интересующее Вас сечение и после нажать на загрузку.
  6. Удалить сечение - удаляет столбец из таблицы результатов, будте осторожны, либо предварительно сохраняйте файл, так как операция не обратима.
  7. Извлечь таблицу заголовков - в программе имеется шаблон таблицы результатов (блок 6), но это видение и наименование автора. По нажатии этой кнопки, шаблон будет выгружен в папку "Документы" и именоваться "TrTable.csv". Со временем будет добавлена возможность выбора директории хранения файлов. Не рекомендую редактировать в сторонних программах. после выгрузки шаблона, станут достпны кнопки редактирования и Вы сможете изменить порядок строк и их названия.
  8. Переместить строку выше - перемещает строку выше.
  9. Переместить строку ниже - перемещает строку ниже.
  10. Изменить заголовок - переименовывает строку.
  11. Сохранить шаблон на диск - сохранит Ваши изменения шаблона.

Блок 4 - подсчёт выемки земляных масс. После добавления сечения, все указанные Вами данные будут перенесены из блока 2. Теперь послойно добавляете грунт выбирая из списка в первом столбце. Тут собственно доступны для редактирвания только первый, второй и пятый столбцы. Остальные заполняет программа.

Во втором столбце Вы указываете если грунт попадает в категорию "мокрый" устанавливая галочку. Правильность зависит от указанного Вами УГВ в блоке 2 и толщиной слоя. Т.е. если слой попадает в зону ниже УГВ то ячейка будет красной, если наоборот установленна галочка, но слой находится выше УГВ то ячейка будет розовой и если всё нормально, то яцейка будет синей.

В пятом столбце указывается толщина слоя. Перерисовка сечения происходит только при внесении изменений в данном столбце. Поэтому если видито что края траншеи не совпадают со слоями, то возможно были изменены данные в блоке 2 и необходимо нажать кнопку из блока 3 для переноса данных, либо просто введите значение в столбец пять (можно тоже самое).

Столбец примечания - служит для Ваших пометок.

Блок 5 - дополнительные объёмы. Таблица где указывается труба, если её тут не указать то она (по моему) не попадёт в итоговую таблицу. Ну и колодцы по диаметрам и после указания количества будет выведен объём.

Блок 6 - Это результирующая таблица, так же тут хранятся данные по сечения. По Вашей просьбе я могу сюда добавлять какие то формулы, как допустим площадь сечения выемки (допустим первый слой это как правило плодородный и его надо вернуть на место, так вот тут по моему нужна площадь в плане).

Это системная таблица, тут пользователь может только настроить себе удобое расположение строк и их имена, всё остальное по возможности скрыто от Вас.

Блок 7 - это различные ключевые выжимки из нормативов, что бы не искать и не забывать.



Попробую описать так сказать быстрый старт.

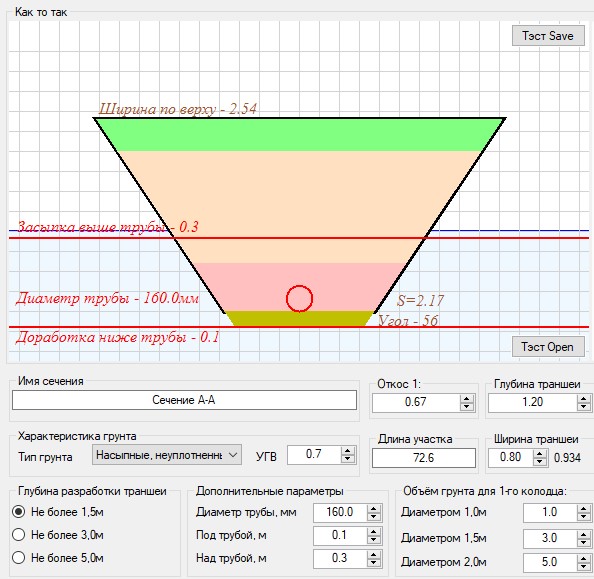

Итак программа запущена, все параметы указаны нажимаем кнопку 3 "Отправить данные для расчёта" из блока 3.

Предварительно добавляю сечение и активирую его.

Сперва добавляем в первой строке слои:

Группа I толщина слоя 0,2

Группа II толщина слоя 0,5

Группа II толщина слоя 0,2 галочку во втором столбце

Группа III толщина слоя 0,3 галочку во втором столбце

Доработка - глубина заполняет автоматически, но не отображается на сечении, просто повторно ввожу толщина слоя 0,1

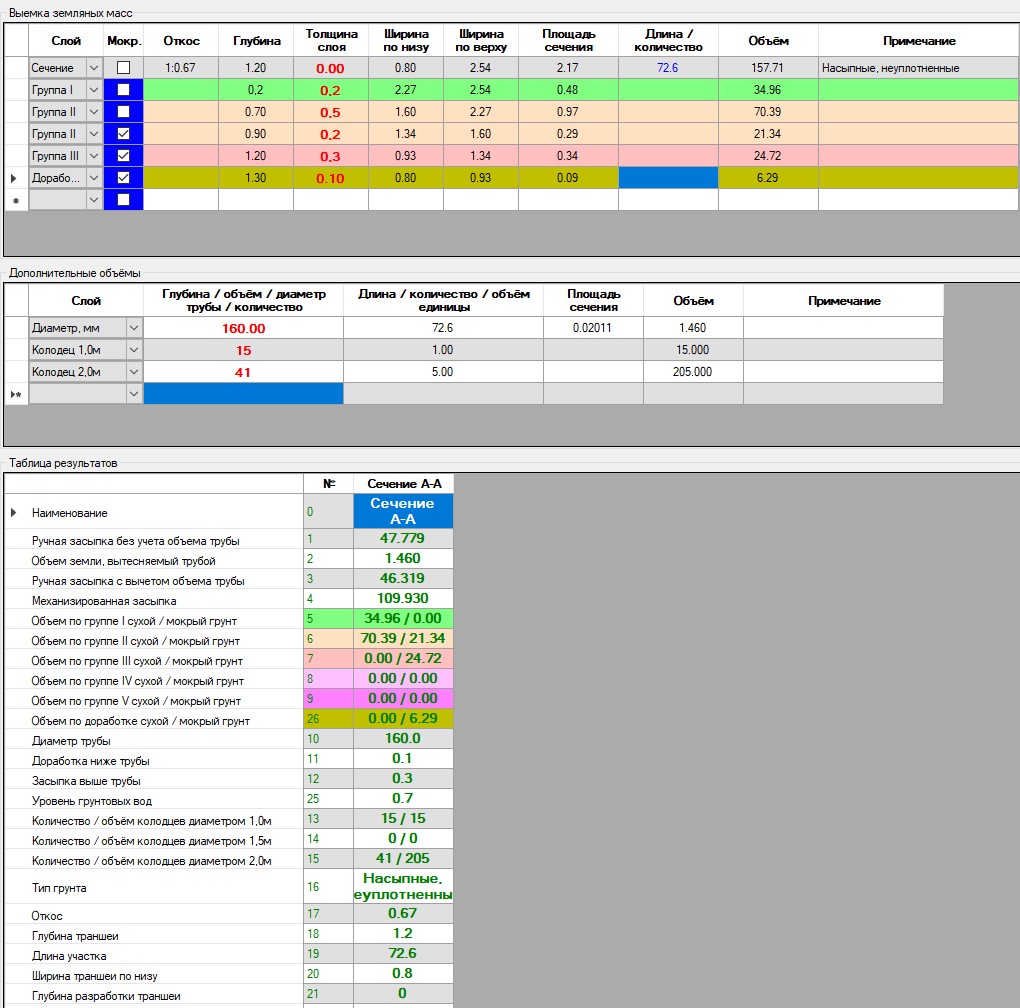

Добавляю в таблицу: диаметр трубы и колодцы, с указанием количества. Результат на картинках ниже.

Скачать программу можно в разделе "Скачать", после скачивания, установки необходимо закрыть программу и повторно запустить для обновления. Предложения пишите в "Гостевую книгу" или на почту. Я инженер ВК и от смет очень далёк, более того я приложение тестирую, но не все варианты удаётся предусмотреть, поэтому жду сообщения об ошибках, дополнениях и т.д.
