Часть программы "Спец.помощник" это программа для составления спецификаций, а именно я набрал базу основного оборудования для ВК (если есть электронные таблицы с необходимым оборудованием – я могу добавить).

Ну так вот что бы не вспоминать в каком же проекте был тот или иной материал или постоянно не набирать одно и то же, я решил один раз всё это внести в базу и теперь составление спецификации сводится к наполнению таблицы нужными позициями от пользователя требуется только вводить количество. Столбец количества распознает математические выражения, но после сохранения выражения пропадают.

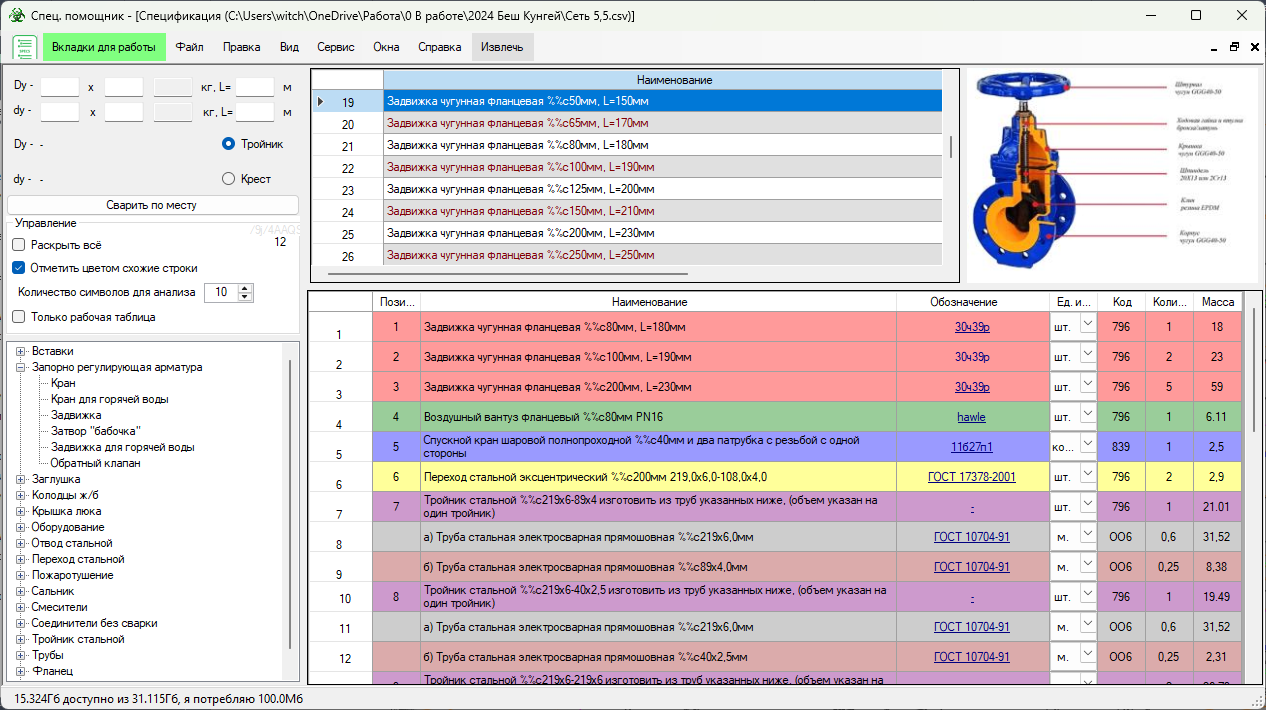

Принцип работы: выбираете слева необходимую ветку допустим «Соединители без сварки», нажимаете на «Фланец PN16» и в верхней таблице подгружаются из онлайн базы доступные варианты. Добавляете в нижнюю таблицу несколько строк (так как нижняя строка не сохраняется и не обрабатывается) и дважды кликаете по необходимой позиции в верхней таблице для добавления.

Формат сохранения таблица csv – это текстовый формат с разделителем. Это нужно для подгрузки в AutoCAD. Здесь я не буду описывать создание связанной таблицы в AutoCAD, но суть в том что Вы считает, сохраняете, тут же обновляете в AutoCAD и видите результат, ну и масштабируете и форматируете как Вам угодно.

Кроме того имеется возможность экспорта в Excel и в формат DXF.
