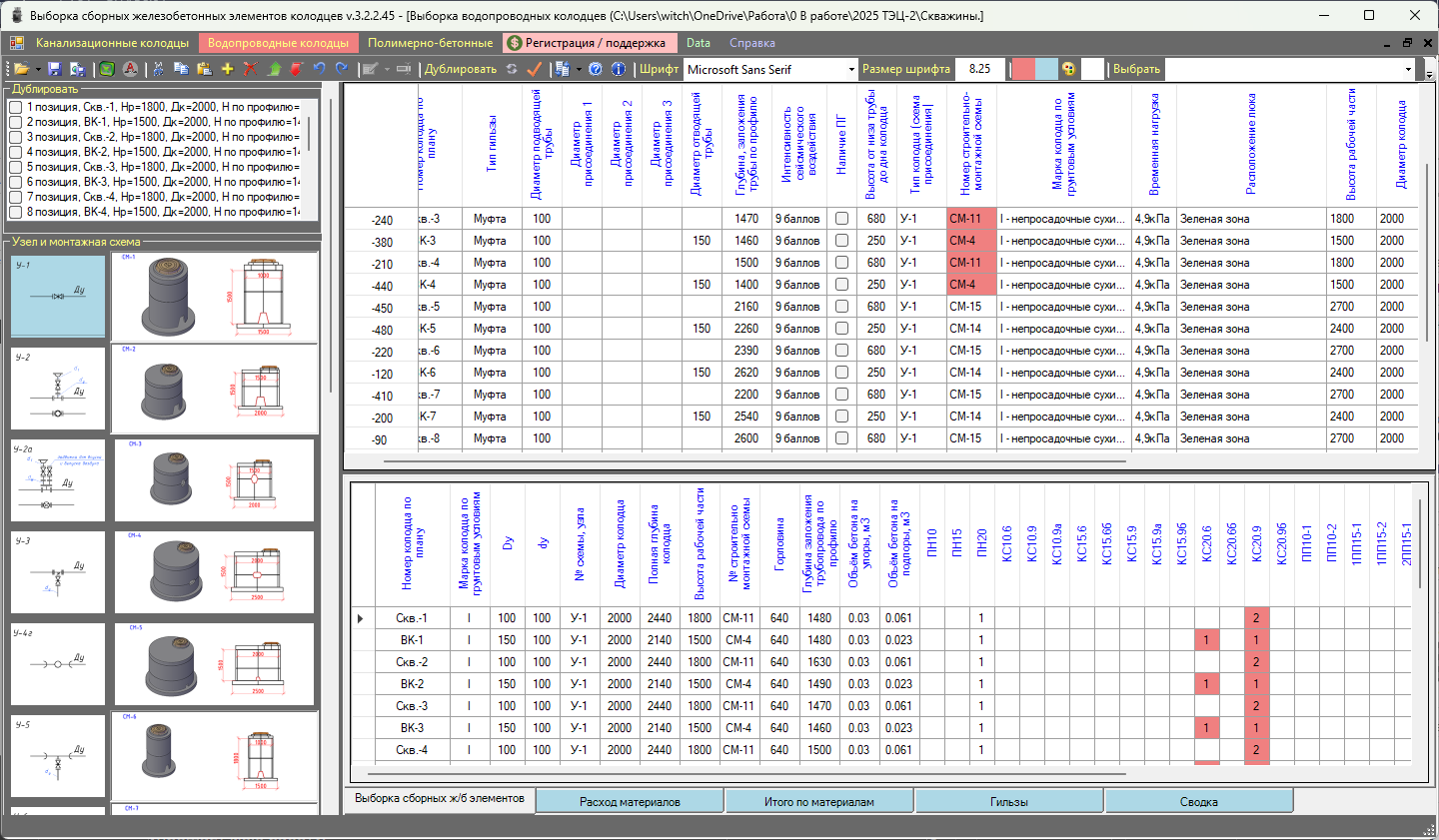

Это более продвинутая выборка сборных железобетонных элементов колодцев чем представленная в Спец.помощнике.
При написании я изучал типовые проекты и большинство значений приняты исходя из написанного там.
Отличия данной версии заключаются в том что:
- пользователь выбирает из представленных списков и исходя из выбора программа подставляет значения. Программа будет выводить подсказки если выбранный вариант влечёт за собой ошибку.
- параллельно с выборкой выписываются вес и объем бетона из серии на выбранный элемент конструкции.
- ну и собирается сводная таблица расхода всевозможных материалов, которые я смог найти по типовым решениям.
Есть возможность вывода текстом (собственно тут и видно всё что считает прога):
Обнаружено ошибок - 0
Всего колодцев (колодец должен иметь имя) - 82
Из них диаметром:
1000мм - 83
1500мм - 0
2000мм - 0
2500мм - 0
Из них диаметром при высоте рабочей части:
диаметр колодца 1000 рабочая часть 600 - 17
диаметр колодца 1000 рабочая часть 900 - 24
диаметр колодца 1000 рабочая часть 1200 - 19
диаметр колодца 1000 рабочая часть 1500 - 21
диаметр колодца 1000 рабочая часть 1800 - 2
Потребность в сборных железобетонных элементах:
Днище:
ПН10 - 83
ПН15 - 0
ПН20 - 0
ПН25 - 0
Всего - 83
Рабочая часть:
КС10.6 - 76
КС10.9 - 49
КС15.6 - 0
КС15.9 - 0
КС20.6 - 0
КС20.9 - 0
КС25.6 - 0
КС25.9 - 0
Всего - 125
Перекрытие:
ПП10-1 - 0
ПП10-2 - 83
1ПП15-1 - 0
1ПП15-2 - 0
1ПП20-1 - 0
1ПП20-2 - 0
1ПП25-2 - 0
Всего - 83
Горловина:
К06 - 165
ПД6 - 83
КС7.3-с - 42
КС7.9-с - -1
Тип люка:
Люк Л(А15)-К - 0
Люк Т(С250)-К - 0
Люк ТМ(Д400)-К - 83
Всего - 83
Отмостка вокруг горловины:
Объем бетона В12,5 на отмостку - 0
Объем щебня на подготовку под отмостку - 0
Расход бетона:
Объем добора бетоном класса В15, м3 - 0.435
Расход бетона на колодец (объём на сборные ж/б элементы) - 122.96
Объем бетона на лоток - 16.55
В мокрых грунтах если нет лотка. Обетонирование цементно-песчанным раствором М100 - 11.3526
Подготовка под днище колодца, бетон В3.5, м3 - 0
Подготовка под днище колодца, песок, м3 - 18.841
Гидроизоляция:
Наружная гидроизоляция, м2 - 0
Площадь внутренней гидроизоляции, м2 - 0
Водоупорный замок, м3 - 0
Расход стали:
Расход стали на колодец (объём на сборные ж/б элементы) - 11703.59
Масса стремянки - 969.3
Ходовые скобы МН-1 в горловине, кг - 149.6
Соединительные элементы, кг - 4262.48
Из них:
Соединительный элемент МС-1, шт - 492
Соединительный элемент МС-2, шт - 336
Соединительный элемент МС-3, шт - 0
Соединительный элемент МС-4, шт - 0
Соединительный элемент МС-5, шт - 332
Соединительный элемент МС-6, шт - 1328
Соединительный элемент МС-7, шт - 0
Соединительный элемент МС-8, шт - 0
Гильзы для пропуска боковых труб (вне лотка):
Я инженер проектировщик по водоснабжению и канализации в свободное время увлекаюсь программированием которое значительно упрощает мою работу.
