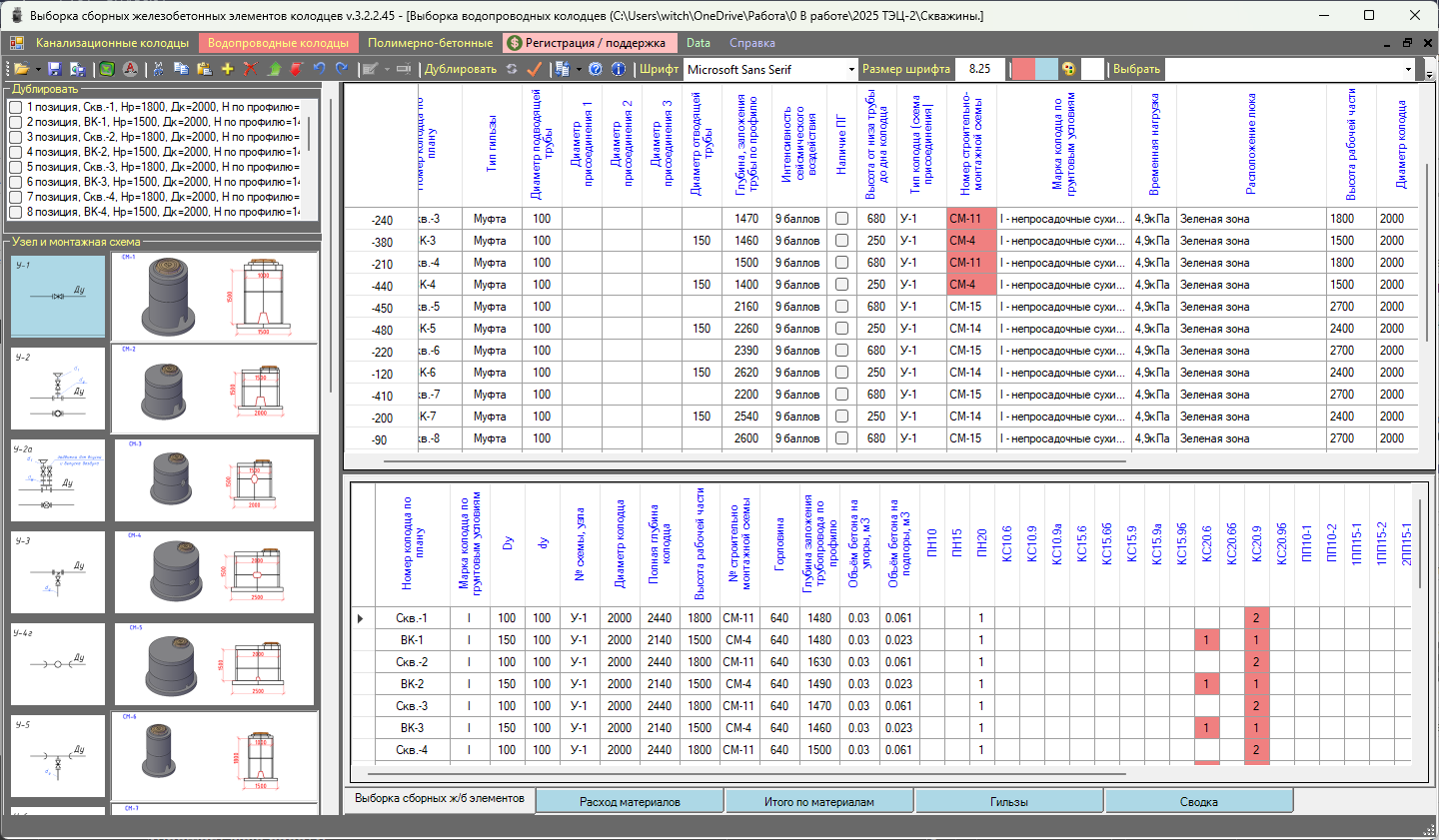

Это более продвинутая выборка сборных железобетонных элементов колодцев чем представленная в Спец.помощнике.
При написании я изучал типовые проекты и большинство значений приняты исходя из написанного там.
Отличия данной версии заключаются в том что:
- пользователь выбирает из представленных списков и исходя из выбора программа подставляет значения. Программа будет выводить подсказки если выбранный вариант влечёт за собой ошибку.
- параллельно с выборкой выписываются вес и объем бетона из серии на выбранный элемент конструкции.
- ну и собирается сводная таблица расхода всевозможных материалов, которые я смог найти по типовым решениям.
Есть возможность вывода текстом (собственно тут и видно всё что считает прога):
Обнаружено ошибок - 0
Всего колодцев (колодец должен иметь имя) - 20
Из них диаметром:
1000мм - 0
1500мм - 0
2000мм - 20
Из них диаметром при высоте рабочей части:
диаметр колодца 2000 рабочая часть 1800 - 5
диаметр колодца 2000 рабочая часть 1500 - 4
диаметр колодца 2000 рабочая часть 2700 - 5
диаметр колодца 2000 рабочая часть 2400 - 6
Потребность в сборных железобетонных элементах:
Днище:
ПН10 - 0
ПН15 - 0
ПН20 - 20
Всего - 20
Рабочая часть:
КС10.6 - 0
КС10.9 - 0
КС10.9а - 0
КС15.6 - 0
КС15.6б - 0
КС15.9 - 0
КС15.9а - 0
КС15.9б - 0
КС20.6 - 43
КС20.6б - 0
КС20.9 - 19
КС20.9б - 0
Всего - 62
Перекрытие:
ПП10-1 - 0
ПП10-2 - 0
1ПП15-1 - 0
1ПП15-2 - 0
2ПП15-1 - 0
2ПП15-2 - 0
1ПП20-1 - 20
1ПП20-2 - 0
2ПП20-1 - 0
2ПП20-2 - 0
Всего - 20
Горловина:
К06 - 24
ПД6 - 0
КС7.3-с - 20
КС7.9-с - 0
Тип люка:
Люк Л(А15)-К - 20
Люк Т(С250)-К - 0
Люк ТМ(Д400)-К - 0
Всего - 20
Отмостка вокруг горловины:
Объем бетона В12,5 на отмостку - 10.6
Объем щебня на подготовку под отмостку - 10.6
Расход бетона:
Объем добора бетоном класса В15, м3 - 0
Расход бетона на колодец (объём на сборные ж/б элементы) - 52.26
В мокрых грунтах. Обетонирование цементно-песчанным раствором М100 - 11.2
Подготовка под днище колодца, бетон В3.5, м3 - 0
Подготовка под днище колодца, песок, м3 - 11.46
Гидроизоляция:
Наружная гидроизоляция, м2 - 0
Площадь внутренней гидроизоляции, м2 - 0
Водоупорный замок, м3 - 0
Расход стали:
Расход стали на колодец (объём на сборные ж/б элементы) - 3579.44
Масса стремянки - 480.26
Ходовые скобы МН-1 в горловине, кг - 194.48
Соединительные элементы, кг - 1422.24
Из них:
Соединительный элемент МС-1, шт - 176
Соединительный элемент МС-2, шт - 0
Соединительный элемент МС-3, шт - 0
Соединительный элемент МС-4, шт - 336
Соединительный элемент МС-5, шт - 80
Соединительный элемент МС-6, шт - 0
Соединительный элемент МС-7, шт - 0
Соединительный элемент МС-8, шт - 160
Гильзы для пропуска боковых труб (вне лотка):
Муфта Ø225 - 20 шт.
Я инженер проектировщик по водоснабжению и канализации в свободное время увлекаюсь программированием которое значительно упрощает мою работу.
